Pour préparer correctement un fichier d’un dépliant, vous devez prêter attention à plusieurs étapes :
- Insérez les contenus en suivant les indications du gabarit: zone de sécurité, ligne de coupe, ligne de pli et fond perdu.
- Placez les textes et les éléments graphiques selon l’orientation indiquée dans le gabarit.
- Lisez les numéros présents sur le gabarit pour comprendre l’ordre de lecture (première page, dernière, sens d’ouverture).
- Utilisez le Designer en ligne pour créer un dépliant depuis zéro ou pour vérifier que vous avez correctement positionné les éléments graphiques sur le gabarit.
1. MARGES, COUPE, PLI ET ZONE DE SÉCURITÉ
Dans le gabarit et le Designer en ligne, vous trouverez des lignes directrices qui vous aideront à bien positionner vos visuels.
Le gabarit ressemble à ceci:
- Fond perdu : Le fond perdu est la zone comprise entre la ligne rose (qui indique la coupe) et la ligne verte (qui marque la limite du fond perdu). Ainsi, la ligne verte appelée Fond perdu, dans le gabarit, indique jusqu’où vous devez étendre les fonds pour éviter que des bords blancs n’apparaissent après la coupe, ce qui donnerait un rendu esthétique indésirable. Le fond perdu est essentiel, car il n’est pas possible de garantir une coupe au millimètre près ; il faut toujours prévoir une marge d’erreur de 1 mm pour ce type de produit.
- Coupe : La ligne magenta, située juste avant le fond perdu à l’intérieur du gabarit, représente la ligne de référence pour la coupe lors de la phase de production.
- Pli : Les lignes rouges en pointillés présentes dans le gabarit indiquent les emplacements des plis. N’insérez pas de texte trop près de ces lignes si vous souhaitez qu’il reste bien lisible sur le produit final.
- Zone de sécurité : La ligne rouge continue visible dans le gabarit s’appelle Zone de sécurité et définit le périmètre à l’intérieur duquel il faut placer les éléments importants, afin d’éviter qu’ils ne soient coupés ou trop proches du bord. Il est nécessaire de tenir compte de cette ligne, car lors de la fabrication d’un dépliant, des décalages de coupe de 1 mm peuvent survenir, et maintenir les éléments essentiels à l’intérieur de cette zone permet d’éviter des résultats esthétiques non souhaités.
Voici un exemple d’un design avec les éléments correctement placés par rapport aux lignes guides du gabarit, ainsi que le résultat imprimé correspondant :
Voici le même exemple, mais cette fois avec les éléments mal placés par rapport aux indications du gabarit, ainsi que le résultat imprimé correspondant :

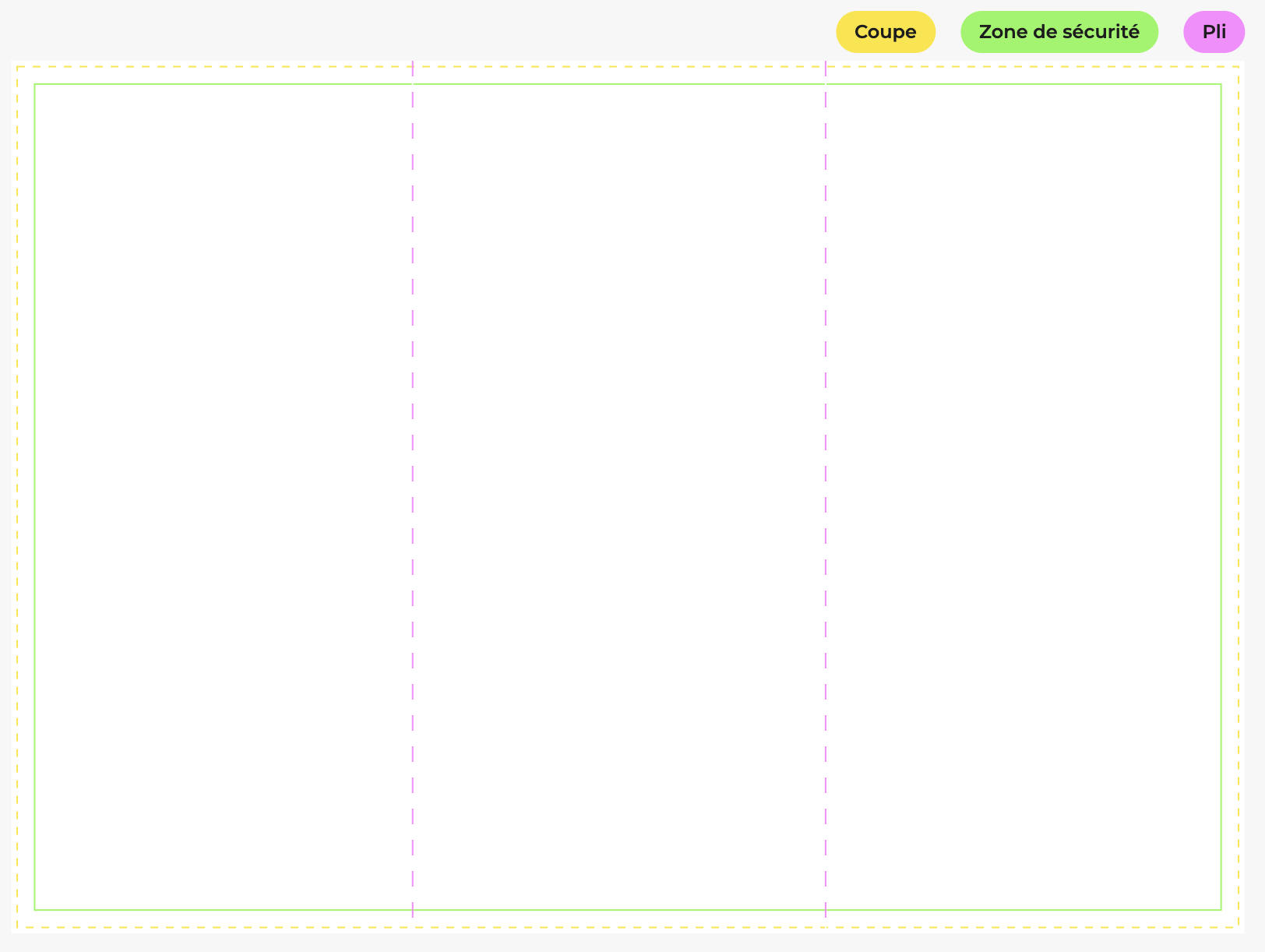

Si vous utilisez le Designer en ligne, les lignes sont de couleurs différentes, mais les mêmes règles que celles du gabarit s’appliquent.
- 3. LIRE L’ORIENTATION ET LES NUMÉROS INDIQUÉS DANS LE GABARIT
Le gabarit contient des numéros qui indiquent l’ordre de lecture du dépliant et vous aident à identifier immédiatement la couverture (numéro 1) et le dos (le dernier numéro). Ces numéros sont orientés selon le sens de lecture de chaque page, ce qui vous permet de savoir tout de suite si vous devez faire pivoter votre texte de 180°.
Voici un exemple d’un visuel avec des éléments correctement placés selon les indications du gabarit:
- UTILISER LE DESIGNER
Le Designer est un outil très utile pour deux raisons :
- Vous pouvez créer votre dépliant sans avoir besoin de logiciels de création graphique.
- Si vous avez utilisé le gabarit pour concevoir le déplaint, vous pouvez importer le fichier PDF dans le Designer et obtenir un aperçu 3D représentatif du produit fini, ce qui vous permet de vérifier que tout est bien en place comme prévu.
Exemple d’utilisation du Designer pour obtenir un aperçu en 3D :
